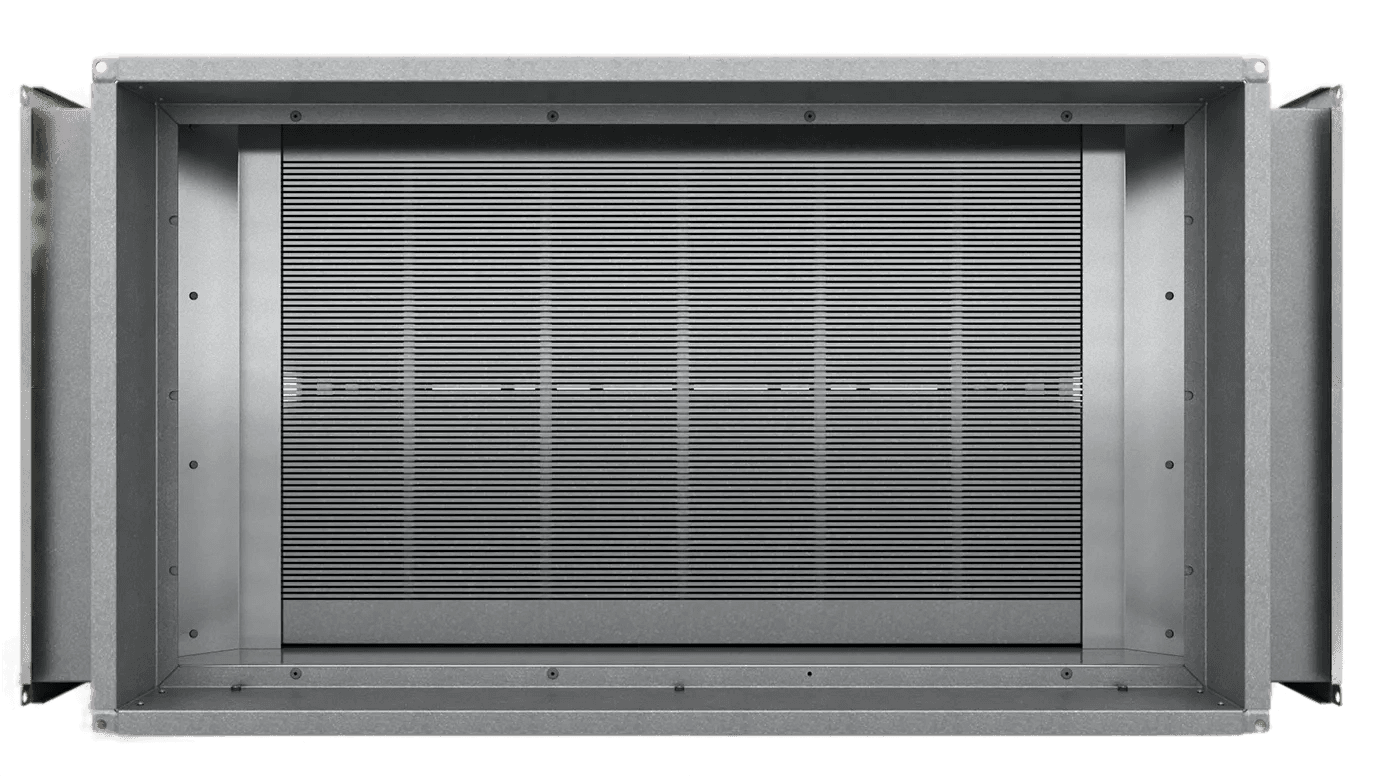

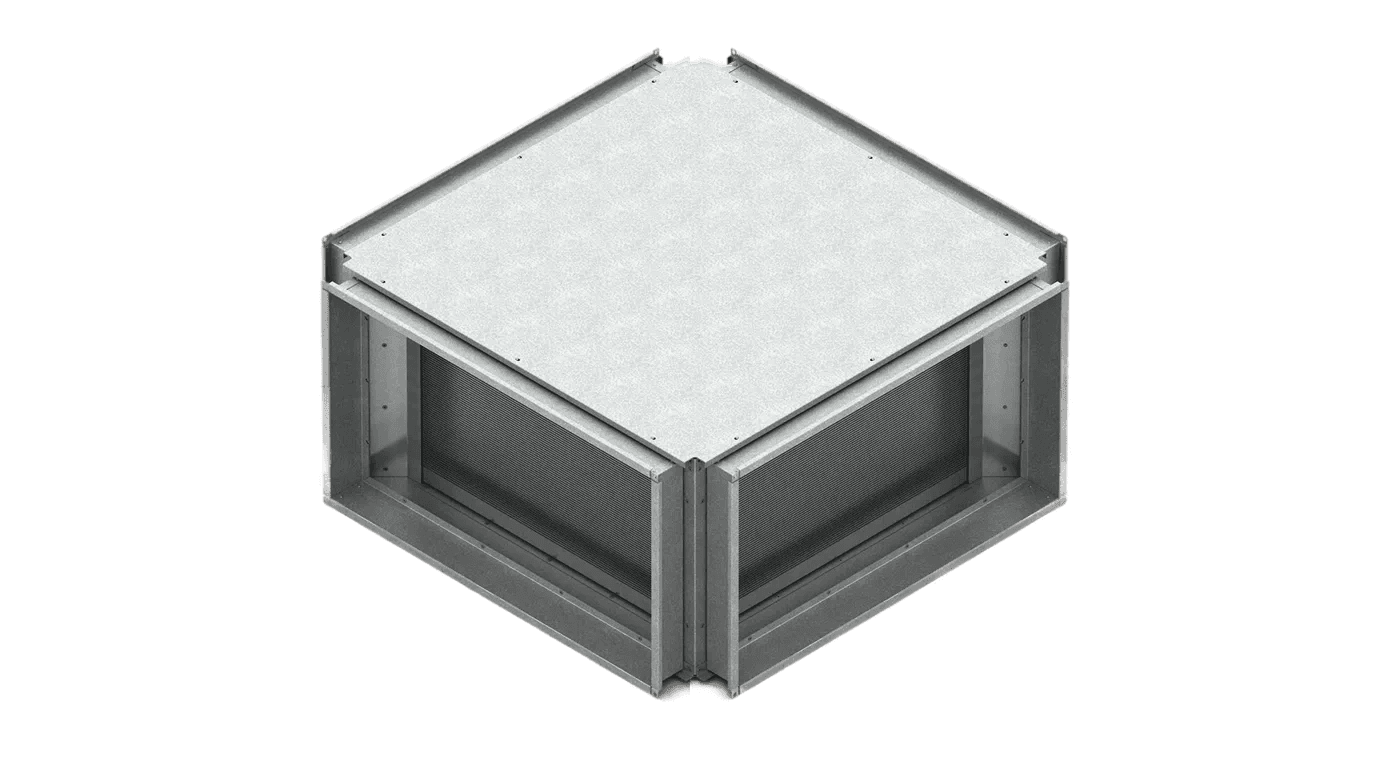

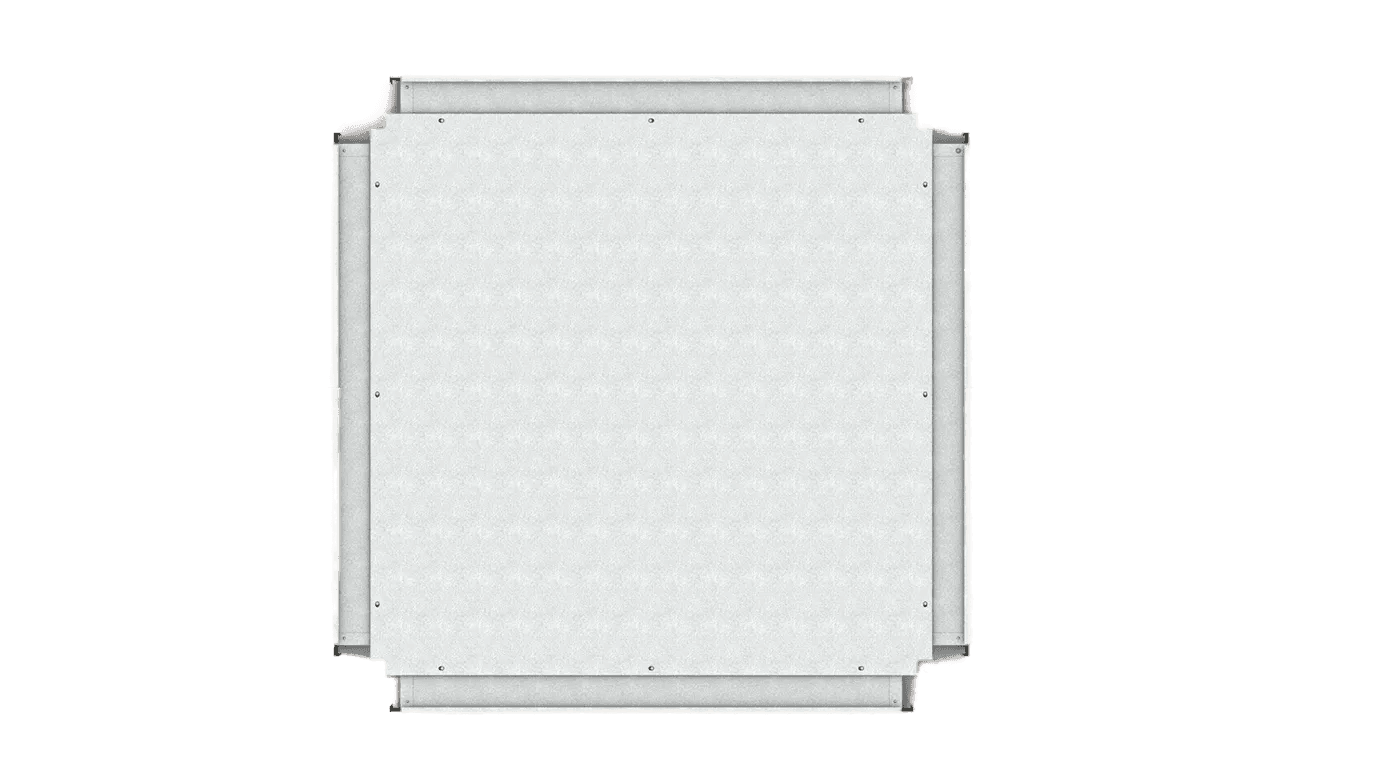

Теплоутилизатор Канал-ПКТ

Теплоутилизатор состоит из рекуперативного перекресноточного теплообменника внутри специального корпуса. КОРПУС теплоутилизатора выполняется из оцинкованной стали. Теплообменная поверхность утилизатора образована гофрированными пластинами из алюминиевой фольги. ПРИНЦИП РАБОТЫ. Вытяжной воздух, удаляемый из обслуживаемого помещения, протекает по каждому второму каналу между пластинами рекуперативного теплообменника, нагревая их (в зимний период) или охлаждая (в летний). Обрабатываемый приточный воздух протекает через остальные каналы теплообменника, поглощая тепло нагретых пластин или, наоборот, охлаждаясь. РЕКОМЕНДАЦИИ ПО МОНТАЖУ. Теплоутилизатор предполагает как горизонтальную, так и вертикальную установку. При этом должен быть обеспечен отвод конденсата из вытяжного вентиляционного канала. С этой целью следует обеспечить уклон соответствующего участка вентиляционного канала длиной 1 - 3 м, который должен быть надежно герметизирован. В нижней точке канала необходимо предусматривать патрубок для слива конденсата. Также на вытяжной части после утилизатора рекомендуется устанавливать канальный каплеуловитель Канал-КП. Направление подачи воздуха - через теплоутилизатор или в обход него на следующий участок приточной вентиляционной системы - регулируется с помощью определенного клапана байпаса, который должен предусматриваться в системе отдельно. При монтаже теплоутилизатора необходимо предусматривать сервисный доступ для обслуживания теплоутилизатора: периодически необходимо проводить очистку теплообменной поверхности утилизатора. Для удобства монтажа канальных теплоутилизаторов в компактных стационарных системах вентиляции и кондиционирования, разработан ряд адаптеров Канал-К, которые позволяют варьировать направление разводки воздуховоздуховодов, ведущих и отводящих воздушные потоки от теплоутилизатора.
