Клапан сброса избыточного давления КИД

Стоимость: По запросу
Наличие и срок: Подтвердит менеджер
Проверка: По паспорту и выбранному исполнению

Получить подбор и КП Данные и документы

Инженер сверит исходные параметры и подготовит применимое исполнение.

Цена, наличие и характеристики не подменяются демонстрационными значениями.

Фотографии модели · 2

Реальный вид исполнения

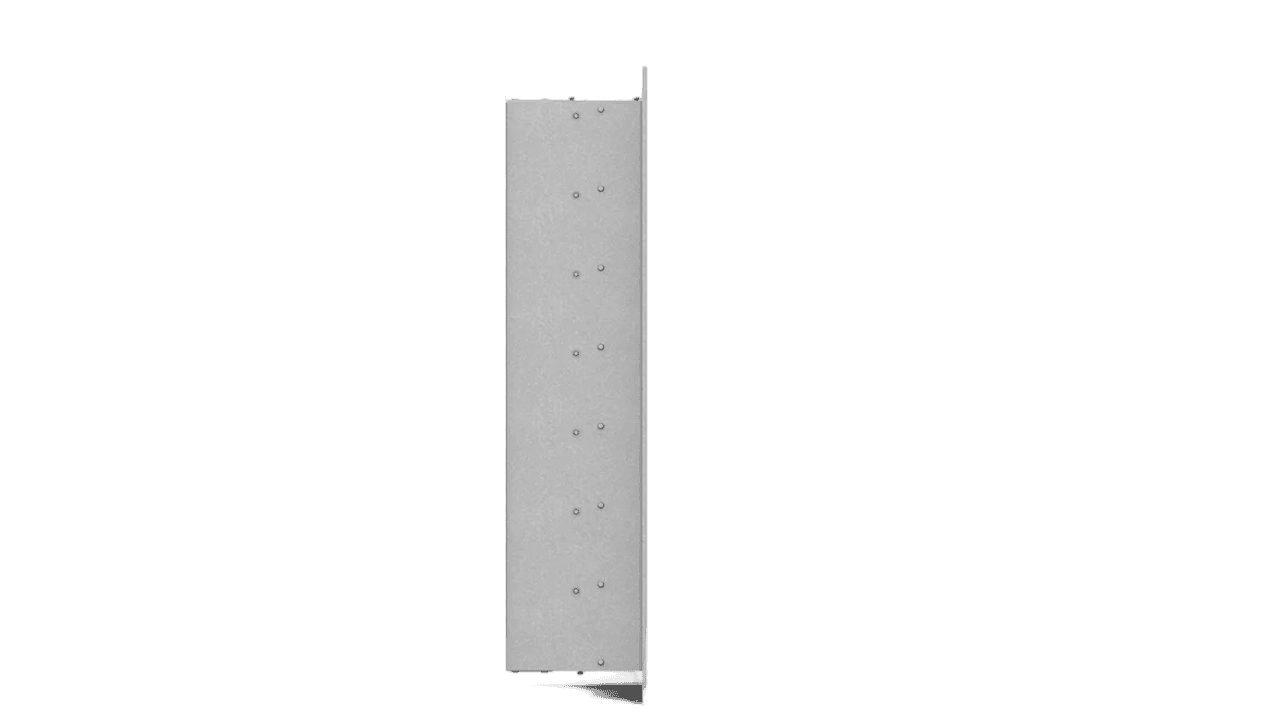

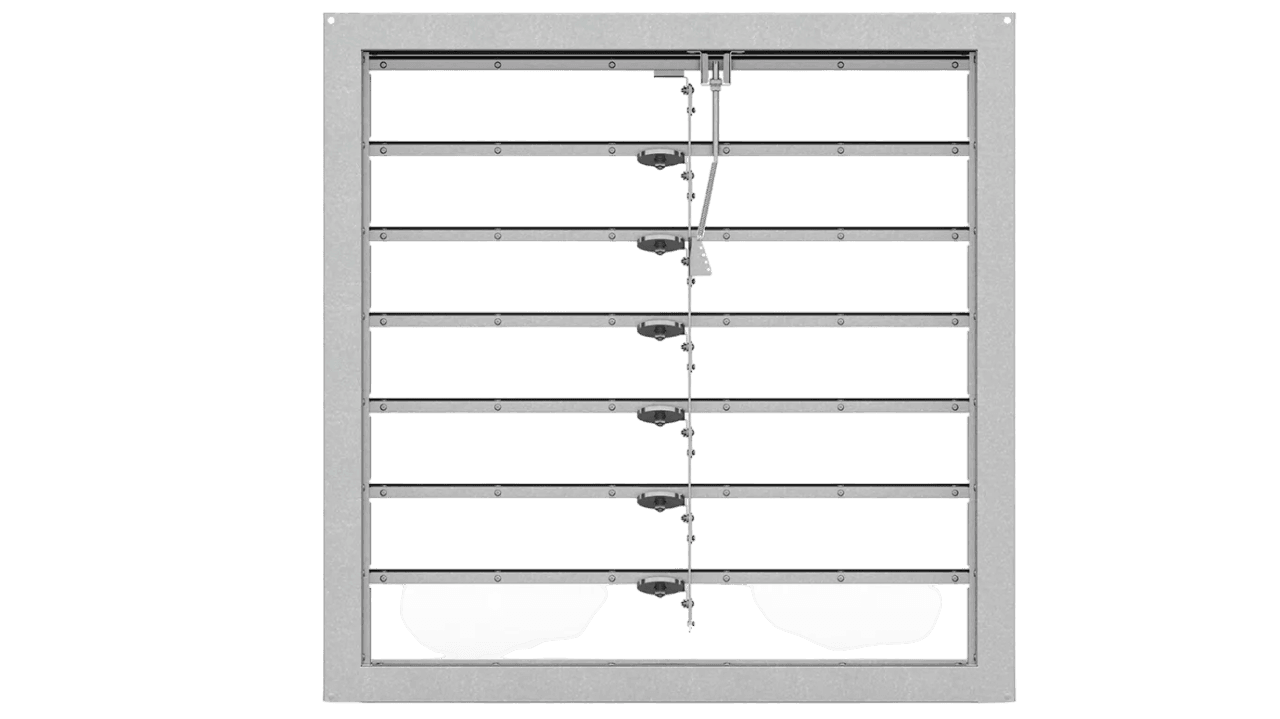

Клапан сброса избыточного давления КИД: фотография исполнения

Проверенные сведения

Характеристики Клапан сброса избыточного давления КИД

Снимок исходной карточки: 12 августа 2026 г.

Коммерческие условия не копируются из старых материалов: цену, срок и исполнение инженер подтверждает по заявке.

Прямоугольного сечения

Назначение: клапан избыточного давления;
Тип клапана:
1 - стеновой;
2, 3 - канальный.
Рабочее давление до 2500 Па;
Скорость перемещения рабочей среды до 20 м/с;
Диапозон регулировки избыточного давления:
1, 2 - 20 ... 200 Па;

Полное описание модели

КИД — это клапан сброса избыточного давления, предназначенный для перепуска воздуха из одного помещения в смежное либо в атмосферу, поддерживая при этом определенное давление в помещениях, обслуживаемых системой вентиляции. Максимальный перепад давления, возникающий в дверях, ведущих с лестничной клетки на поэтажный коридор не должен превышать 150 Пa. Превышение давления на двери эвакуационных выходов выше указанного значения может затруднить или полностью блокировать возможность открытия дверей для эвакуации. Поэтому приточные системы должны оснащаться регуляторами давления воздуха. Исполнение: - Общепромышленное (Н); - Коррозионностойкое (К); - Взрывозащищенное (В); - Коррозионностойкое взрывозащищенное (КВ). Тип клапан: • 1 — клапан стенового типа, механизм настройки давления открытия клапана находится внутри корпуса; • 2 — клапан канального типа, механизм настройки давления открытия клапана находится внутри корпуса; • 3 — клапан канального типа, механизм настройки давления открытия клапана находится снаружи корпуса. Клапан избыточного давления КИД состоит из коробчатого корпуса и лопаток, установленных в корпус на осях и выполненных из стали. Для синхронного срабатывания лопатки клапана соединены системой рычагов и тяг. Для настройки давления открытия клапана предусмотрен специальный пружинный механизм, который находится внутри (тип • 1 • 2) или снаружи (тип • 3) клапана.
