Клапан балансировочный КЛАБ

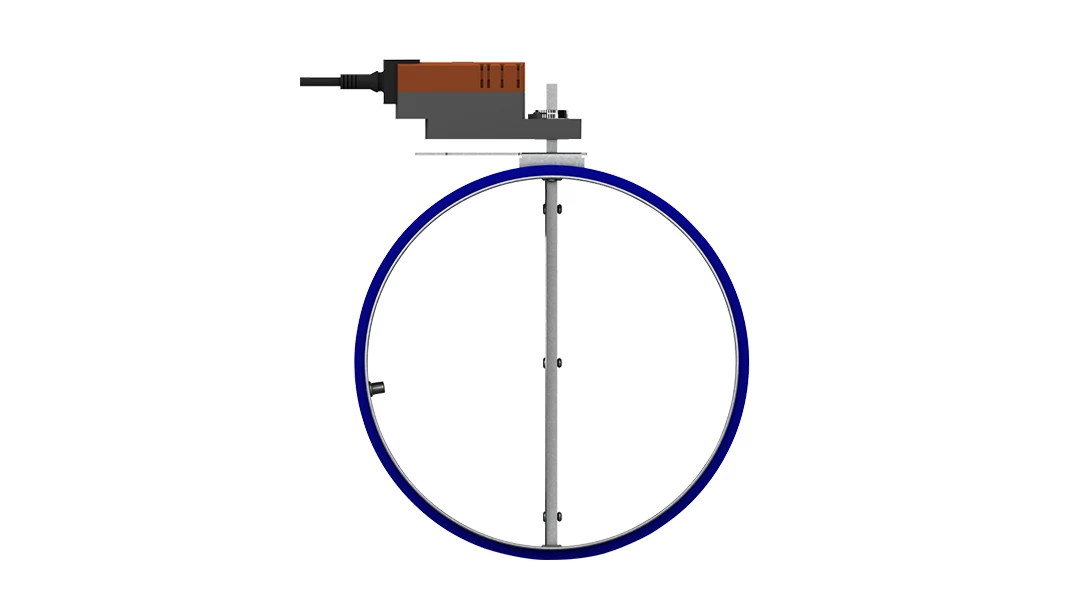

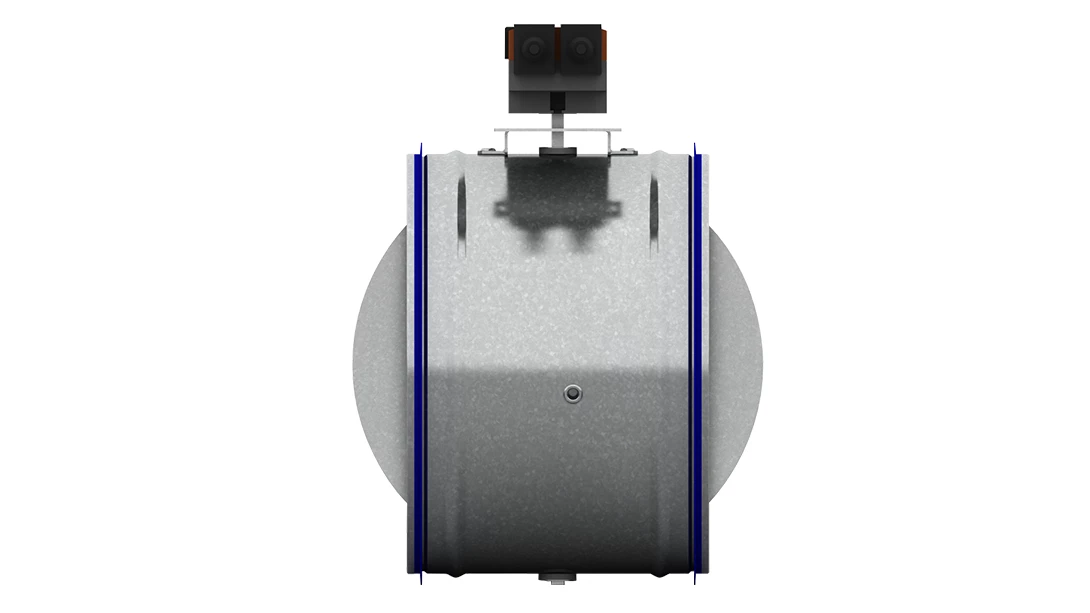

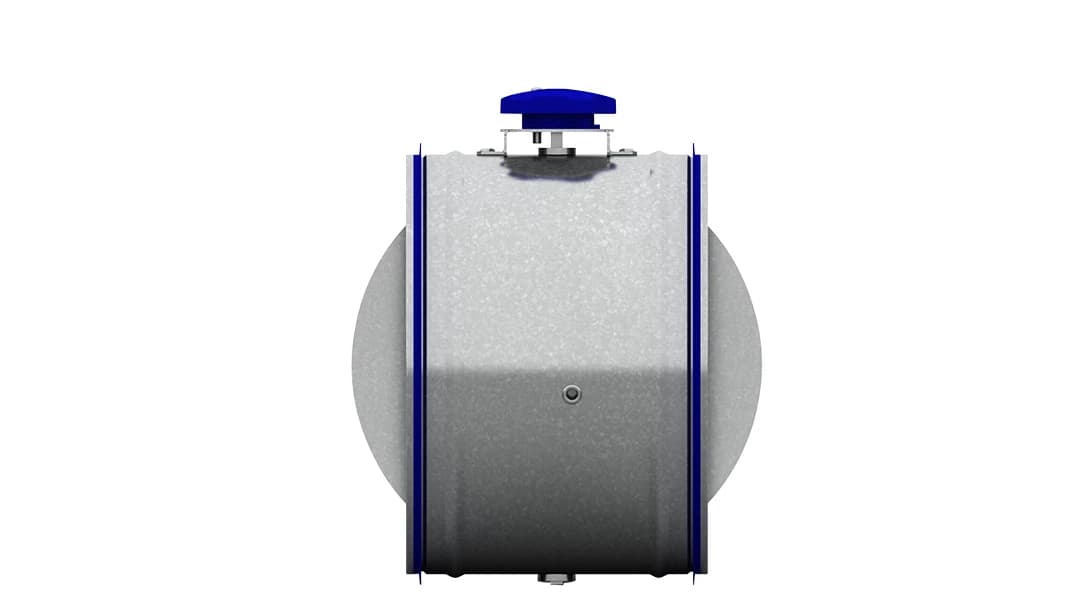

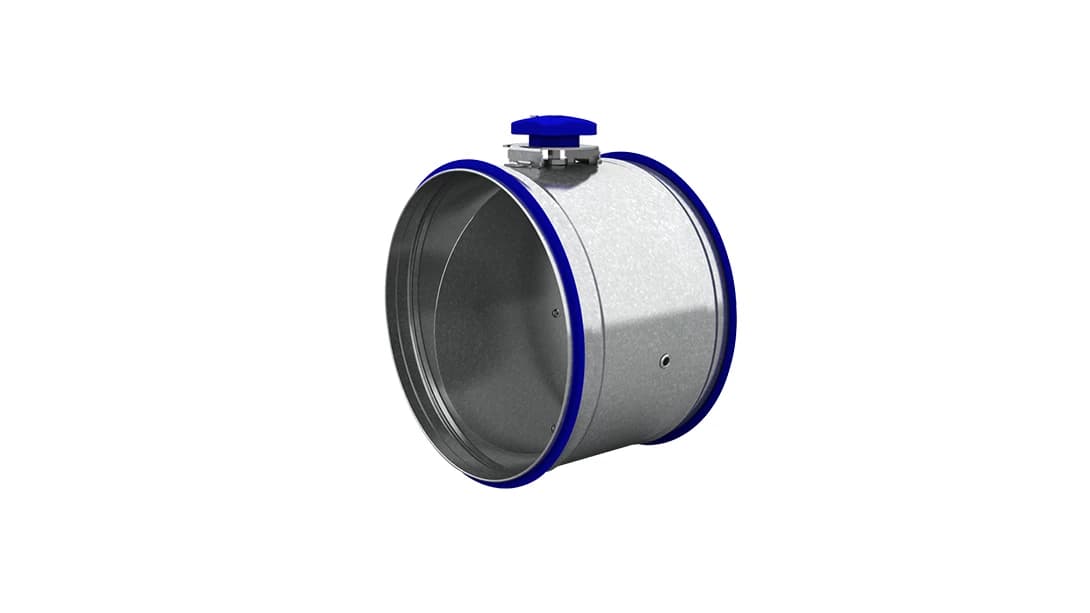

При проектировании, а затем и вводе в эксплуатацию системы вентиляции и кондиционирования следует обеспечить заданные параметры расхода воздуха в отдельно взятых помещениях или в различных его точках. Однако не всегда удается достичь этих условий путем правильного подбора сечений воздуховодов и правильным учетом местных сопротивлений всех элементов в системе вентиляции. Поэтому для выравнивания аэродинамических сопротивлений на участках системы и установки заданного расхода воздуха применяются клапаны балансировочные КЛАБ. Устанавливая лопатки таких клапанов на необходимый угол открытия (закрытия), обеспечивается баланс в системе. Исполнение: -Общепромышленное (Н); -Коррозионностойкое (К). Назначение клапана: 0 — регулирующий клапан, на корпусе размещена номограмма подбора расхода воздуха в зависимости от перепада давления и угла поворота исполнительного механизма, отсутствует уплотнение лопатки по корпусу; 1 — отсечной клапан, номограмма подбора расхода воздуха отсутствует, присутствует уплотнение лопатки по корпусу. Клапаны изготавливаются круглого сечения из оцинкованной (исполнение • Н) или нержавеющей (исполнение • К) стали. Клапаны круглого сечения состоят из корпуса и всегда одной лопатки поворотного типа. В качестве исполнительного механизма применяется, как правило, ручной привод в виде специальной рукоятки с возможностью ее фиксации в заданном положении и площадки, с нанесённой на неё маркировкой угла открытия лопатки. Однако если доступ к клапану затруднен и нет возможности отрегулировать его вручную, следует применять электроприводы плавного регулирования с дистанционным управлением.
