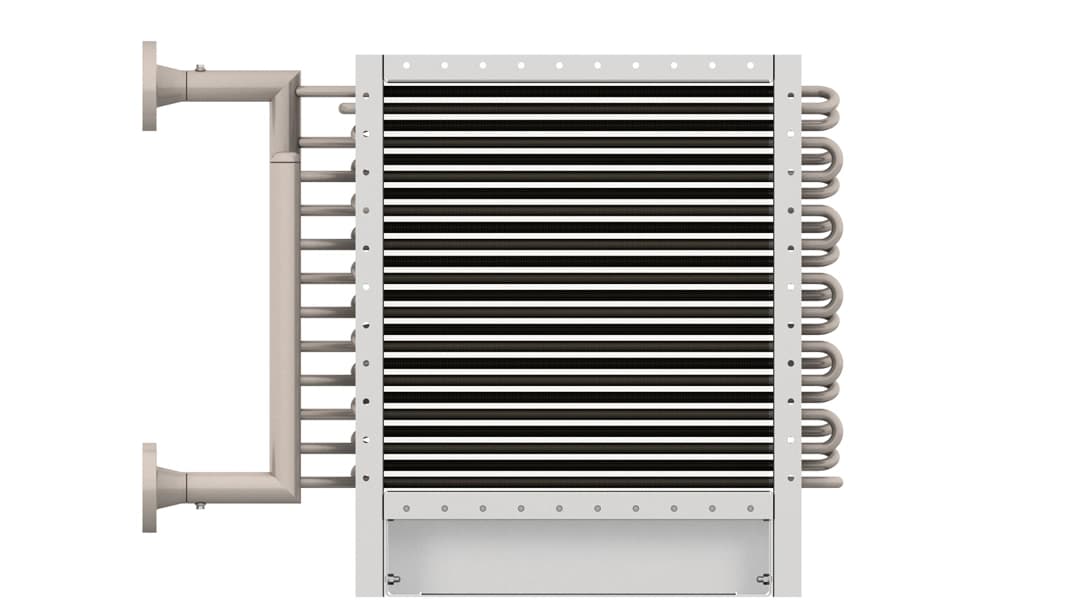

Трубчато-оребрённый теплообменник ВНВ-МОРЕ

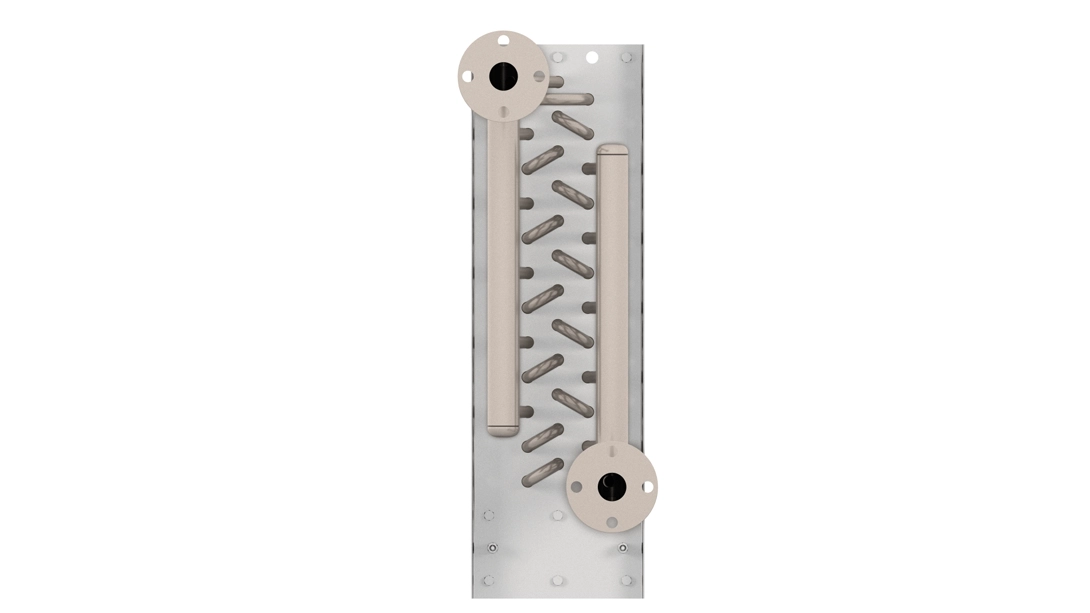

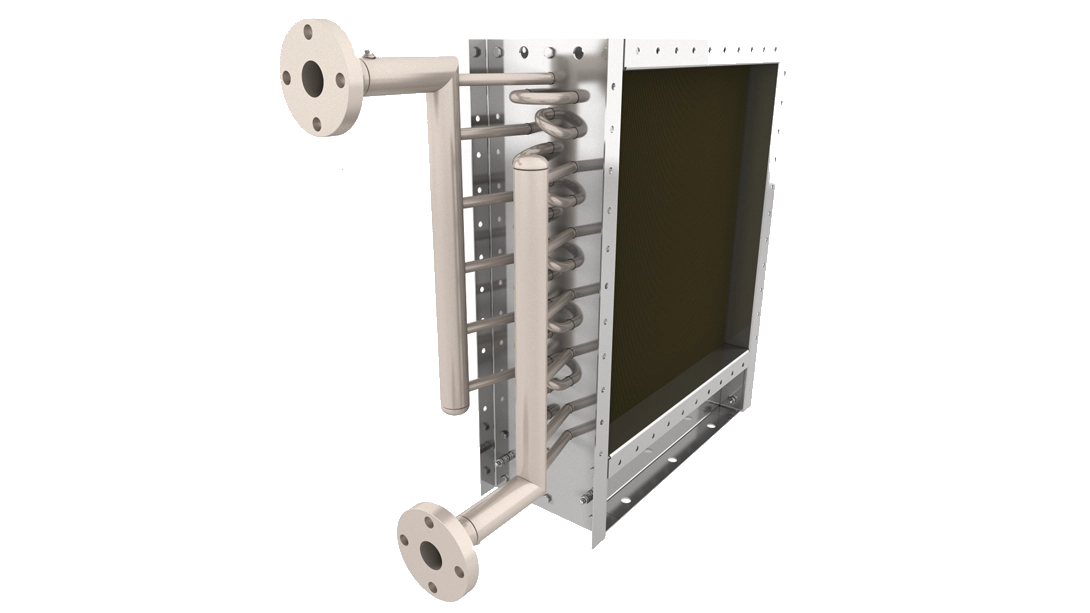

Трубчато-оребрённые теплообменники предназначены для нагрева или охлаждения проходящего через их рабочее сечение вентилируемого и подаваемого в обслуживаемую зону воздуха. Такие теплообменники могут применяться на морских судах смешанного и внутреннего плавания всех классов, типов и назначений, без ограничения региона плавания, на газодобывающих платформах, плавучих буровых установках, стационарных морских платформах, объектах гражданского и промышленного строительства. Конструкция трубчато-оребрённые теплообменники состоят из теплообменной секции и корпуса. Теплообменная секция представляет собой один или несколько рядов трубок с наружным диаметром 5/8'' или 15.87 мм соединённых «калачами». Трубки проходят через напрессованное на них оребрение, состоящее из гофрированных пластин из медной фольги толщиной от 0.16 до 0.40 мм. Концы трубок впаяны в коллекторы из медно-никелевых труб, через которые осуществляется подвод и отвод энергоносителя. Энергоноситель подаваться из внешней системы, для соединения с которой выводы коллекторов теплообменников оснащены фланцами для возможности осуществления фланцевого соединения. Кроме того, каждый теплообменник имеет собственные присоединительные перфорированные фланцы для встраивания в вентиляционный канал. Теплообменники для нагрева воздуха могут работать как в прямотоке, так и в противотоке. При нагреве холодного воздуха, необходимо также принимать специальные меры по защите от замораживания. В зависимости от функционального назначения и энергоносителя такие теплообменники могут иметь исполнение: ВНВ — водяной нагреватель, ВОВ — водяной охладитель, ВНФ — фреоновый нагреватель, ВОФ — фреоновый охладитель и ВНП — паровой нагреватель. Эксплуатация: трубчато-оребрённые теплообменники могут эксплуатироваться в условиях умеренного холодного климата, морского климата 4-ой категории размещения по ГОСТ 15150 с размещением внутри отапливаемого помещения. Теплообменники устойчивы к вибрационным нагрузкам, являются вибропрочными, ударостойкими и сохраняют работоспособность при длительном крене, дифференте и бортовой качке. Такие теплообменники обеспечивают надежную и устойчивую работу в условиях сейсмической активности с уровнем максимального расчетного землетрясения 8 баллов (ускорение 2м/с2). Полный назначенный срок службы теплообменников ВНВ в морском исполнении — 35 лет. Теплообменники изготавливаются с учетом требований РМРС.
