Узел регулирующий ВЕКТОР стандартное исполнение

Стоимость: По запросу
Наличие и срок: Подтвердит менеджер
Проверка: По паспорту и выбранному исполнению

Получить подбор и КП Данные и документы

Инженер сверит исходные параметры и подготовит применимое исполнение.

Цена, наличие и характеристики не подменяются демонстрационными значениями.

Фотографии модели · 2

Реальный вид исполнения

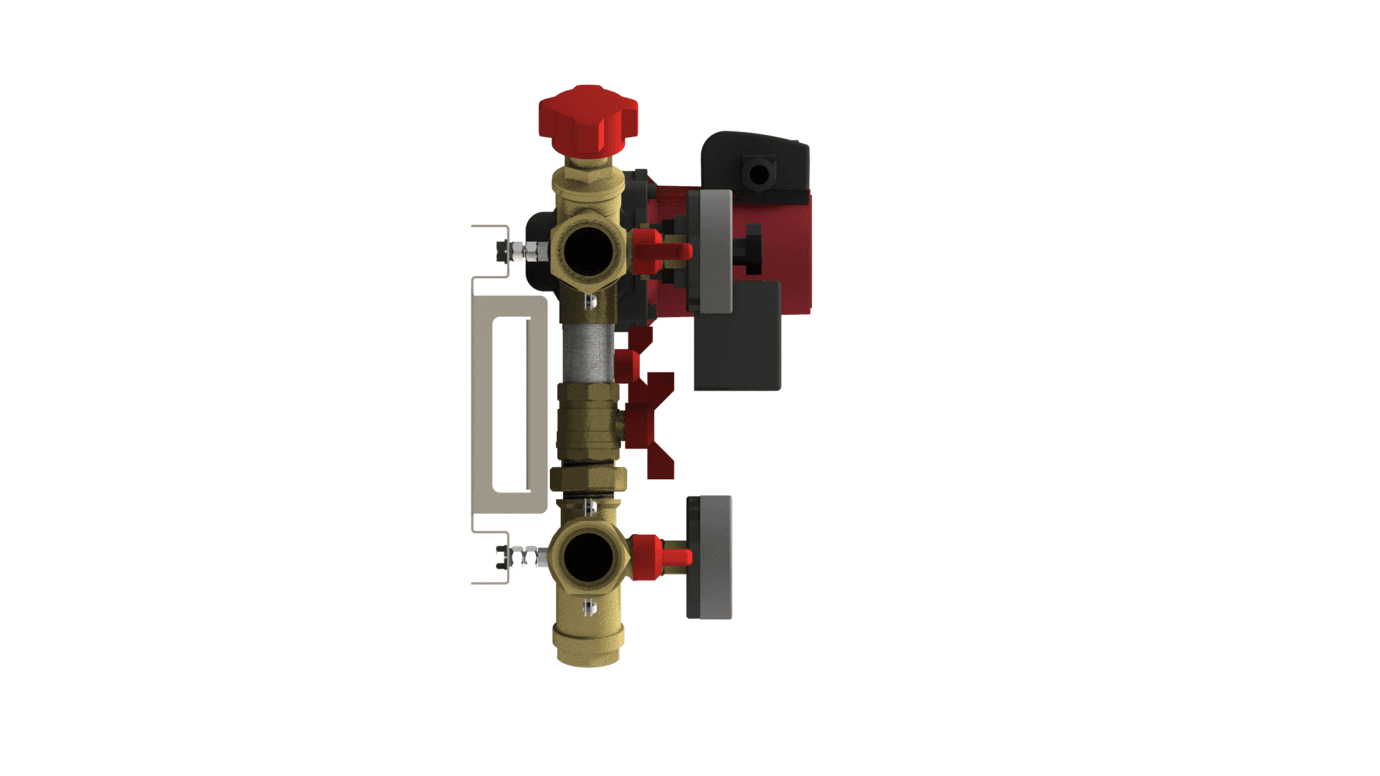

Узел регулирующий ВЕКТОР стандартное исполнение: фотография исполнения

Проверенные сведения

Характеристики Узел регулирующий ВЕКТОР стандартное исполнение

Снимок исходной карточки: 12 августа 2026 г.

Коммерческие условия не копируются из старых материалов: цену, срок и исполнение инженер подтверждает по заявке.

Узел регулирующий в помещении

Температура теплоносителя до +50…120…150 °С (определяется схемой);
Рабочее давление до 1 МПа;
В качестве теплоносителя применимы:
– вода сетевая по СП 124.13330.2012 «СНиП 41-02-2003. Тепловые сети»,
– промышленные теплоносители на основе этилен и пропиленгликоля, с концентрацией до 50% по основному веществу;
Температура окружающей среды от +5° до +40 °C;
Относительная влажность не должна превышать 50% при температуре +40 °C.

Полное описание модели

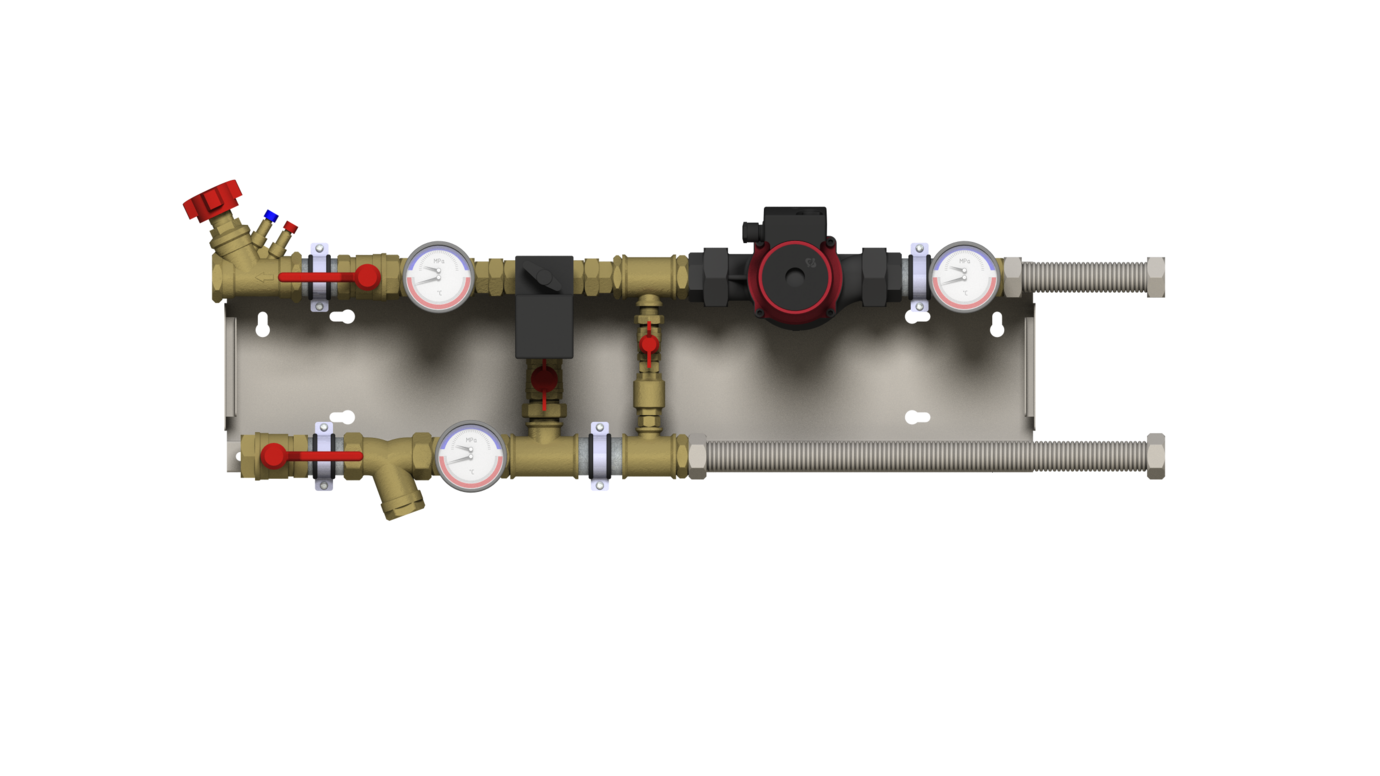

Узел регулирующий «Вектор» (УР «Вектор») предназначен для автоматического управления параметрами тепло (холодо) носителя и обеспечения его циркуляции при подключении систем приточной вентиляции (теплообменники, воздухонагреватели, воздухоохладители), либо других систем (воздушного отопления — отопительные агрегаты, тепловые завесы) потребления тепловой энергии к тепло(холодо)источнику. УР «Вектор» - это совокупность трубопроводной обвязки, запорной, регулирующей, защитной (при наличии в схеме) арматуры, насосного оборудования (при наличии в схеме), КИП (при наличии в схеме). Конструкция УР «Вектор» определяется схемами: 1 — плавное регулирование; 2 — подмешивание с плавным регулированием; 3 — отклоняющий контур; 4 — отклоняющий контур с подмешиванием; 4М — модификация схемы 4 (максимальная температура теплоносителя в подающей линии увеличена до +150 °С, при условии: температура теплоносителя возвращаемого от потребителя не более +120 °C); 5 — смешивающий контур без арматуры в подмешивающей ветке; 5М — модификация схемы 5 (добавлена арматура в подмешивающей ветке); 6 — открыто/закрыто; 6М — открыто/закрыто с насосом. Линейка УР «Вектор» разделяется по типу регулирующего устройства: С — в качестве регулирующего устройства используется клапан седельный с электроприводом с плавным регулированием. Присоединение к системам тепло(холода)снабжения и потребления — фланцевое. Ш — в качестве регулирующего устройства используется клапан поворотный с электроприводом с плавным регулированием (для ВЕКТОР-6(М) — электропривод открыто/закрыто). Присоединение к системам тепло(холода) снабжения и потребления — резьбовое. Сторона подключения к потребителю П — правая Л — левая УР изготавливается по техническим условиям на современном высокотехнологичном производстве, обеспечивающим высокое качество и надежность продукции. УР «Вектор» сертифицирован на соответствие требованиям ТУBY 810000679.041-2014, ГОСТ 12.2.003. В качестве тепло(холодо)носителя для УР «Вектор» используется: вода cетевая по СП 124.13330.2012 "СНиП 41-02-2003 Тепловые сети". высокоресурсный спецраствор марки «АкваТерма» и «АкваТермаЭКО» (на основе этиленгликоля или пропиленгликоля) при условии пересчета производительности насоса с учетом характеристик теплоносителя.

1 — плавное регулирование;
2 — подмешивание с плавным регулированием;
3 — отклоняющий контур;
4 — отклоняющий контур с подмешиванием;
4М — модификация схемы 4 (максимальная температура теплоносителя в подающей линии увеличена до +150 °С, при условии: температура теплоносителя возвращаемого от потребителя не более +120 °C);
5 — смешивающий контур без арматуры в подмешивающей ветке;
5М — модификация схемы 5 (добавлена арматура в подмешивающей ветке);
6 — открыто/закрыто;
6М — открыто/закрыто с насосом.
С — в качестве регулирующего устройства используется клапан седельный с электроприводом с плавным регулированием. Присоединение к системам тепло(холода)снабжения и потребления — фланцевое.
Ш — в качестве регулирующего устройства используется клапан поворотный с электроприводом с плавным регулированием (для ВЕКТОР-6(М) — электропривод открыто/закрыто). Присоединение к системам тепло(холода) снабжения и потребления — резьбовое.
П — правая
Л — левая
вода cетевая по СП 124.13330.2012 "СНиП 41-02-2003 Тепловые сети".
высокоресурсный спецраствор марки «АкваТерма» и «АкваТермаЭКО» (на основе этиленгликоля или пропиленгликоля) при условии пересчета производительности насоса с учетом характеристик теплоносителя.
