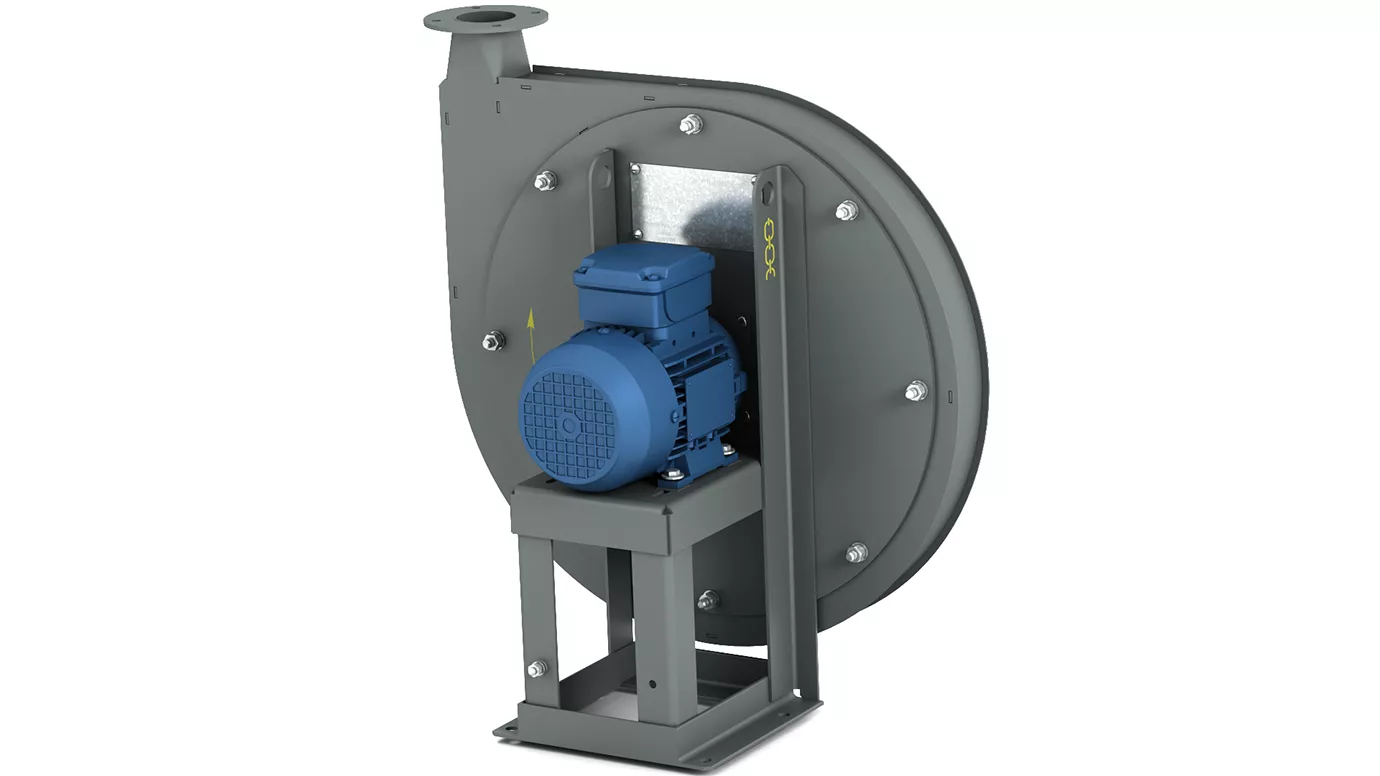

Вентилятор индустриальный радиальный ВИР150

Вентиляторы ВИР150 предназначены для перемещения воздуха и пылегазовоздушных смесей с запыленностью (концентрацией пыли) до 20 г/м3 в сухом воздухе и до 5 г/м3 во влажном (насыщенном) воздухе. В силу конструктивных особенностей и аэродинамических параметров вентиляторы серии ВИР150 могут применяться для местных вытяжных систем со сложной многоступенчатой системой фильтрации, а также для других технологических нужд, требующих высокого давления при очень маленьком расходе воздуха. Режим работы: Т80 - температура перемещаемой среды до 80 °С; Т150 — температура перемещаемой среды до 150 °С (только для схемы 1); Т200 — температура перемещаемой среды до 200 °С (только для схем 3 и 5); Т300 — температура перемещаемой среды до 300 °С (только для схем 3 и 5). Исполнение: Общепромышленное (Н); Коррозионностойкое (К1); Взрывозащищенное исполнение (В) — только для Т80 и схем 1 и 5; Взрывозащищенное коррозионностойкое (ВК1) — только для Т80 и схем 1 и 5; Искробезопасное (И). Вентиляторы ВИР150 имеют рабочее колесо RD и LG направления вращения с назад загнутыми лопатками специальной формы, обеспечивающими высокий КПД и низкий шум. Цельносварной спиральный корпус — поворотный. ВИР150 изготавливают в двух модификациях: — рабочее колесо нормального (номинального) размера Dк = Dн; — рабочее колесо уменьшенного размера Dк = 0,95 Dн (кроме 5 схемы исполнения). Вентиляторы модификации 2 выпускают типоразмера 063…090. Комплектуют вентиляторы стандартными трехфазными асинхронными электродвигателями 380 В~50 Гц. Класс энергоэффективности — IE1 (до 01.09.2022 г.) после — IE2 (в соответствии с ТР ЕАЭС 048/2019). Степень защиты оболочки — IP54. По запросу возможна комплектация электродвигателями другого напряжения, класса энергоэффективности и степени защиты оболочки. Для вентиляторов по 1-й схеме исполнения и модификации 1 доступна комплектация электродвигателями, позволяющими частотное регулирование скорости вращения. Изготавливают вентиляторы из углеродистой стали с лакокрасочным покрытием базальтово-серого цвета RAL 7012 (исполнение •Н •В •И) или из нержавеющей стали 12Х18Н10Т (исполнение •К •ВК1). По специальному заказу возможно изготовление с другим цветом по каталогу RAL. По умолчанию вентиляторы комплектуют смотровым лючком и дренажным патрубком (кроме углов поворота корпуса 180°/225°).

• Т80 - температура перемещаемой среды до 80 °С;
• Т150 — температура перемещаемой среды до 150 °С (только для схемы 1);
• Т200 — температура перемещаемой среды до 200 °С (только для схем 3 и 5);
• Т300 — температура перемещаемой среды до 300 °С (только для схем 3 и 5).
• Общепромышленное (Н);
• Коррозионностойкое (К1);
• Взрывозащищенное исполнение (В) — только для Т80 и схем 1 и 5;
• Взрывозащищенное коррозионностойкое (ВК1) — только для Т80 и схем 1 и 5;
• Искробезопасное (И).
• — рабочее колесо нормального (номинального) размера Dк = Dн;
• — рабочее колесо уменьшенного размера Dк = 0,95 Dн (кроме 5 схемы исполнения).
