Воздухорегулирующий клапан КОРД-1

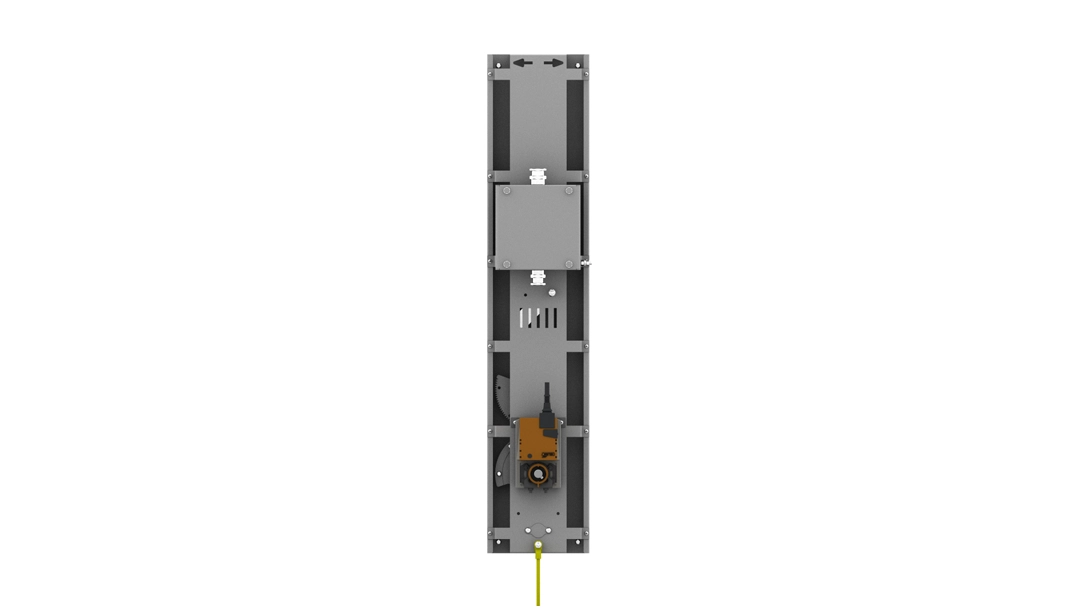

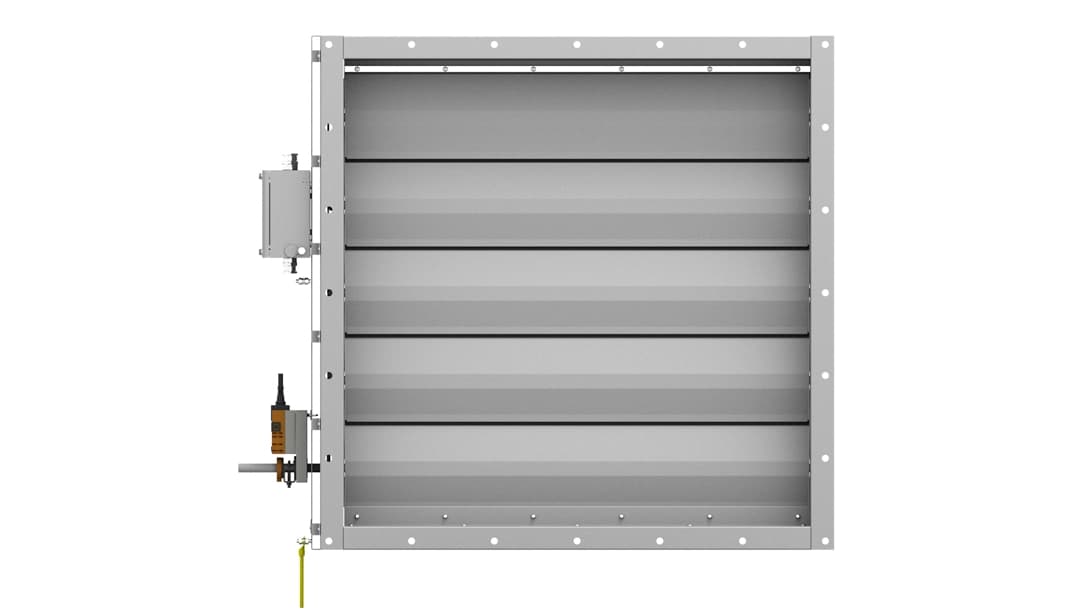

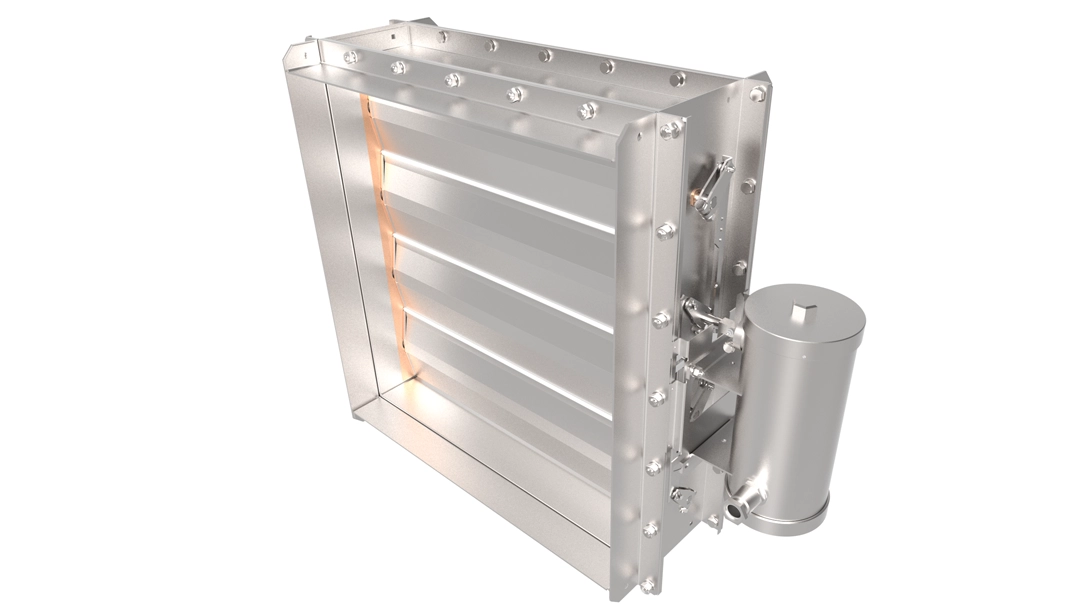

Воздухорегулирующие клапаны типа КОРД-1 предназначены для регулировки или отсечки газо-паро-воздушных потоков, в том числе взрывоопасных, в системах вентиляции со средним рабочим давлением на морских судах смешанного и внутреннего плавания всех классов, типов и назначений. Также они предназначены для применения на газодобывающих платформах, плавучих буровых установках, стационарных морских платформах, объектах гражданского и промышленного строительства. Клапаны КОРД-1 состоят из четырёхстеночного стального прямоугольного корпуса с лопатками поворотного типа, установленных в корпусе на осях. Лопатки клапанов имеют полую конструкцию без утепления: лопатки клапана КОРД-1 размерами по высоте менее В<310 мм изготавливаются из листового катаного профиля. Раскрытие лопаток: для клапанов КОРД-1 — симметричное. Кинематика клапан КОРД — рычаги и тяги. Клапаны КОРД в зависимости от назначения могут изготавливаться из оцинкованной низколегированной стали или из нержавеющей стали. Клапаны в климатическом исполнении УХЛ по ГОСТ 15150 относятся к морозостойкому исполнению и выполняются с периметральным обогревом в виде саморегулирующегося электрического нагревательного кабеля. Номинальная потребляемая мощность разогретой секции составляет 0,033 кВт/м, максимальная пусковая мощность секции при минус 10 °С -0,2 кВт/м. В качестве исполнительного механизма для клапанов КОРД используются электрические приводы с пружинным возвратом или реверсивные электроприводы типа «открыто-закрыто», либо рукоятка для ручного управления (ручное управление электроприводом имеется всегда по умолчанию). Указанное в характеристиках клапана рабочее давление (2500Па) является максимальным давлением, при котором клапаны не только сохраняют целостность и свойство плотности в закрытом состоянии, но и сохраняют возможность работы в режиме регулировки потока. Воздухорегулирующие клапаны КОРД могут эксплуатироваться в условиях умеренно холодного или морского климата по ГОСТ 15150 и сохраняют работоспособность в температурном диапазоне от -60 ° C до +50 ° C, устойчивы к вибрационным нагрузкам, являются вибропрочными, ударостойкими и сохраняют работоспособность при длительном крене, дифференте и бортовой качке. Такие клапаны обеспечивают надежную и устойчивую работу в условиях сейсмической активности с уровнем максимального расчетного землетрясения 8 баллов (ускорение 2м/с2). Полный назначенный срок службы клапанов КОРД — 35 лет . При указании в заказе клапаны КОРД могут дополнительно комплектоваться обратными фланцами для приварки к воздуховоду с болтовым присоединением их клапану через специальный прокладочный материал, сохраняющий герметичность соединения и разрешённый к эксплуатации в морских условиях. Клапаны изготавливаются с учетом требований РМРС и РКО.
