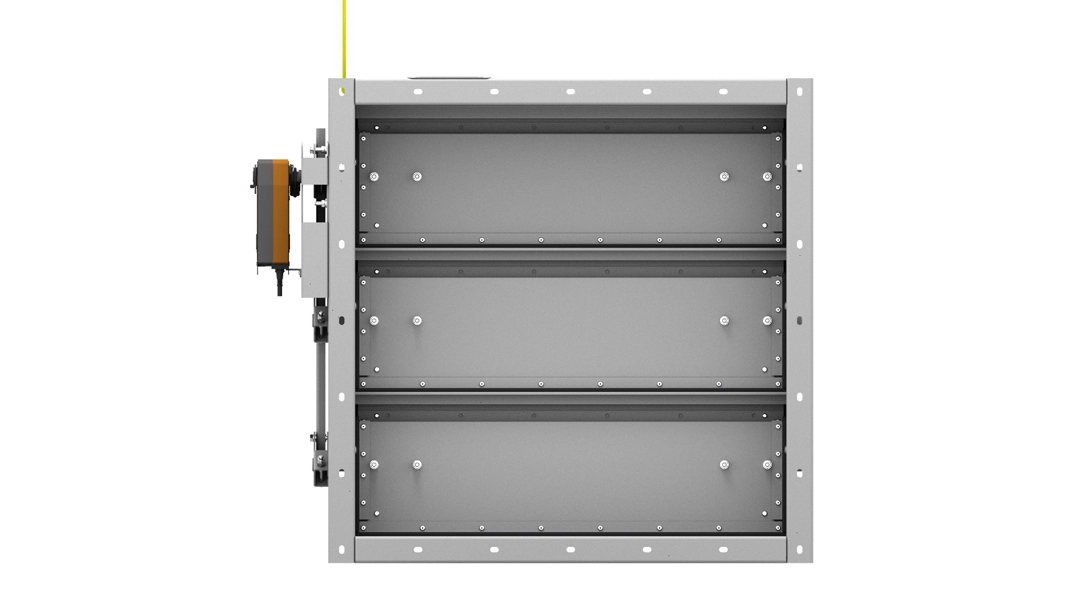

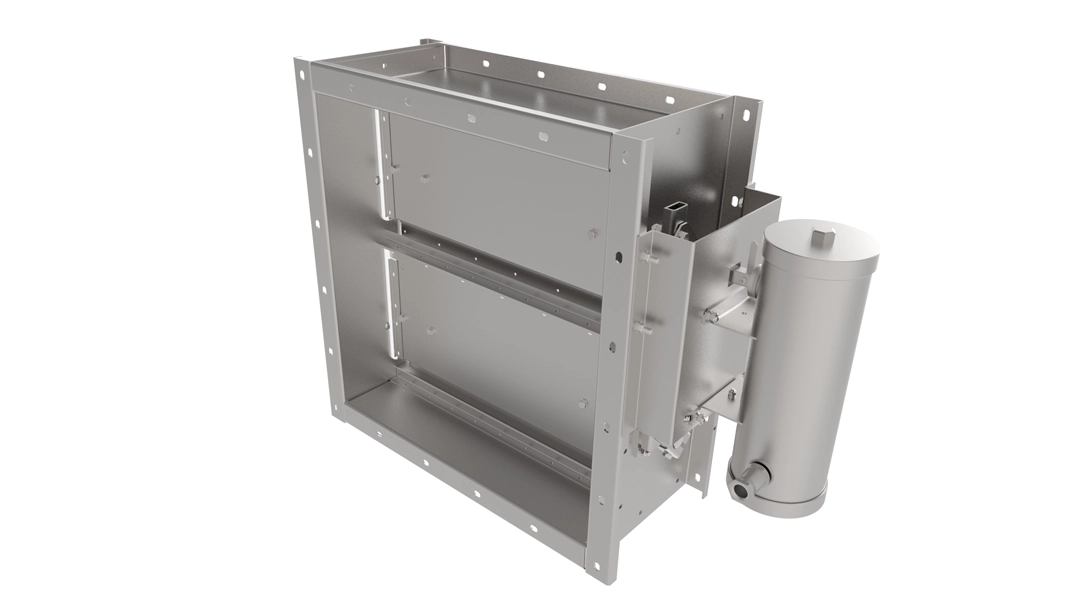

Воздухорегулирующий клапан типа КОРД-2

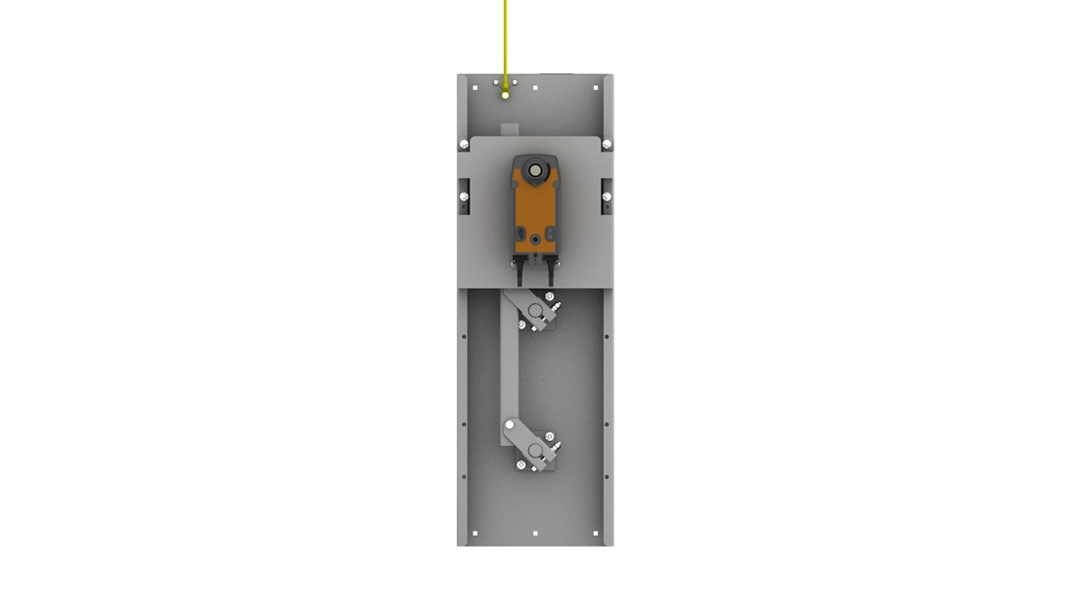

Воздухорегулирующие клапаны КОРД-2 предназначены для регулировки или отсечки газо-паро-воздушных потоков, в том числе взрывоопасных, в системах вентиляции с высоким рабочим давлением (до 10000 Па) на морских судах смешанного и внутреннего плавания всех классов, типов и назначений. Также они предназначены для применения на газодобывающих платформах, плавучих буровых установок, стационарных морских платформах, объектах гражданского и промышленного строительства. Клапаны КОРД-1 состоят из четырёхстеночного стального прямоугольного корпуса с лопатками поворотного типа, установленных в корпусе на осях. Лопатки клапанов имеют полую конструкцию без утепления изготавливаются коробчатой формы из толстолистовой стали с усилением и с замковым уплотнением. Лопатки таких клапанов размещаются в корпусе на подшипниках качения. Раскрытие лопаток для клапанов КОРД-2 — параллельное. Кинематика клапан КОРД — рычаги и тяги. Клапаны КОРД в зависимости от назначения могут изготавливаться из оцинкованной низколегированной стали или из нержавеющей стали. Клапаны в климатическом исполнении УХЛ по ГОСТ 15150 относятся к морозостойкому исполнению и выполняются с периметральным обогревом в виде саморегулирующегося электрического нагревательного кабеля. Номинальная потребляемая мощность разогретой секции составляет 0,033 кВт/м, максимальная пусковая мощность секции при минус 10 °С - 0,2 кВт/м. В качестве исполнительного механизма для клапанов КОРД используются электрические приводы с пружинным возвратом или реверсивные электроприводы типа «открыто-закрыто», либо рукоятка для ручного управления (ручное управление электроприводом имеется всегда по умолчанию). Указанное в характеристиках клапана рабочее давление (10000 Па) является максимальным давлением, при котором клапаны не только сохраняют целостность и свойство плотности в закрытом состоянии, но и сохраняют возможность работы в режиме регулировки потока. Клапаны КОРД могут эксплуатироваться в условиях умеренно холодного или морского климата по ГОСТ 15150 и сохраняют работоспособность в температурном диапазоне от -60 до +50 градусов С, устойчивы к вибрационным нагрузкам, являются вибропрочными, ударостойкими и сохраняют работоспособность при длительном крене, дифференте и бортовой качке. Такие клапаны обеспечивают надежную и устойчивую работу в условиях сейсмической активности с уровнем максимального расчетного землетрясения 8 баллов (ускорение 2 м/с2). Полный назначенный срок службы клапанов КОРД — 35 лет. При указании в заказе клапаны КОРД могут дополнительно комплектоваться обратными фланцами для приварки к воздуховоду с болтовым присоединением их клапану через специальный прокладочный материал, сохраняющий герметичность соединения и разрешённый к эксплуатации в морских условиях. Клапаны изготавливаются с учетом требований РМРС и РКО.
