Обратный клапан ТЮЛЬПАН

Стоимость: По запросу
Наличие и срок: Подтвердит менеджер
Проверка: По паспорту и выбранному исполнению

Получить подбор и КП Данные и документы

Инженер сверит исходные параметры и подготовит применимое исполнение.

Цена, наличие и характеристики не подменяются демонстрационными значениями.

Фотографии модели · 2

Реальный вид исполнения

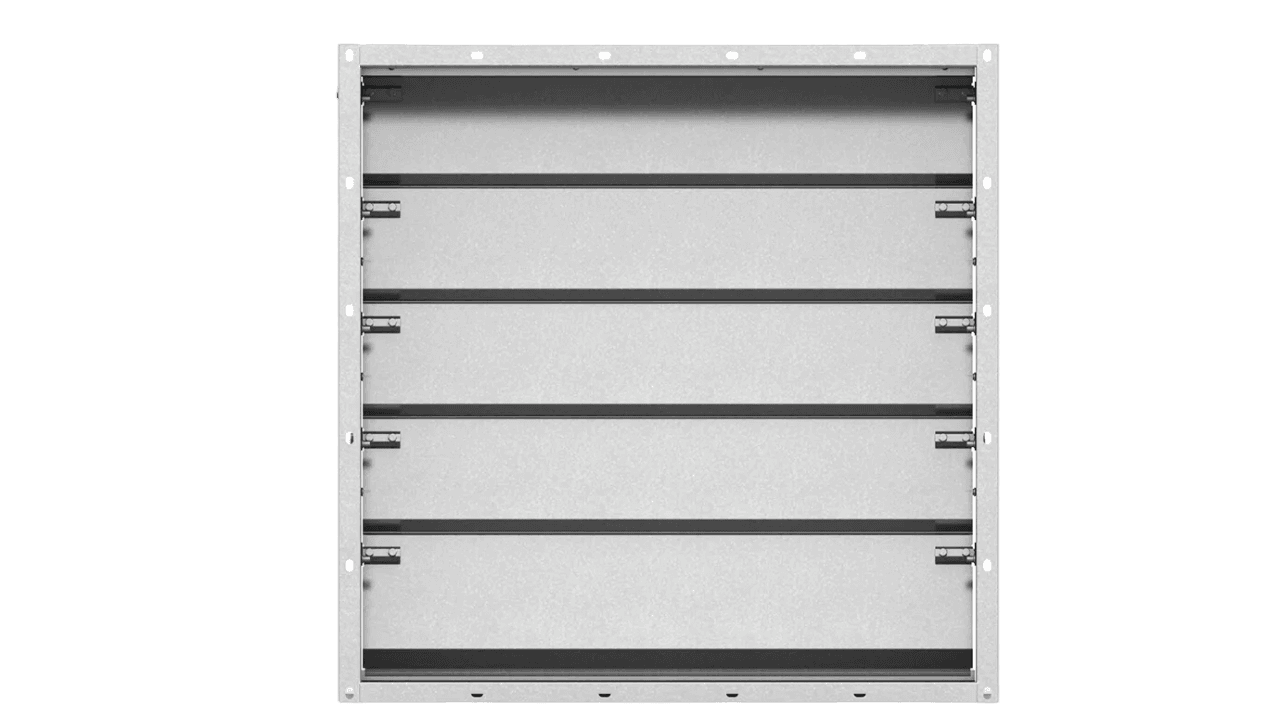

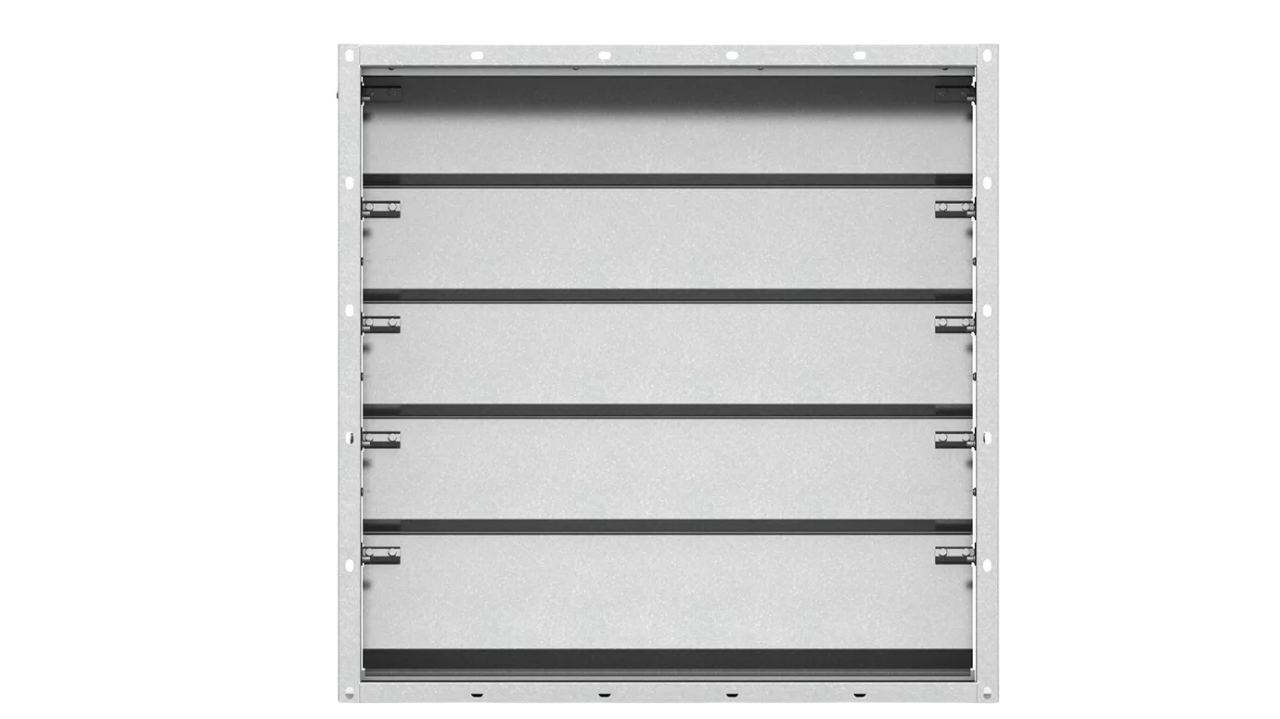

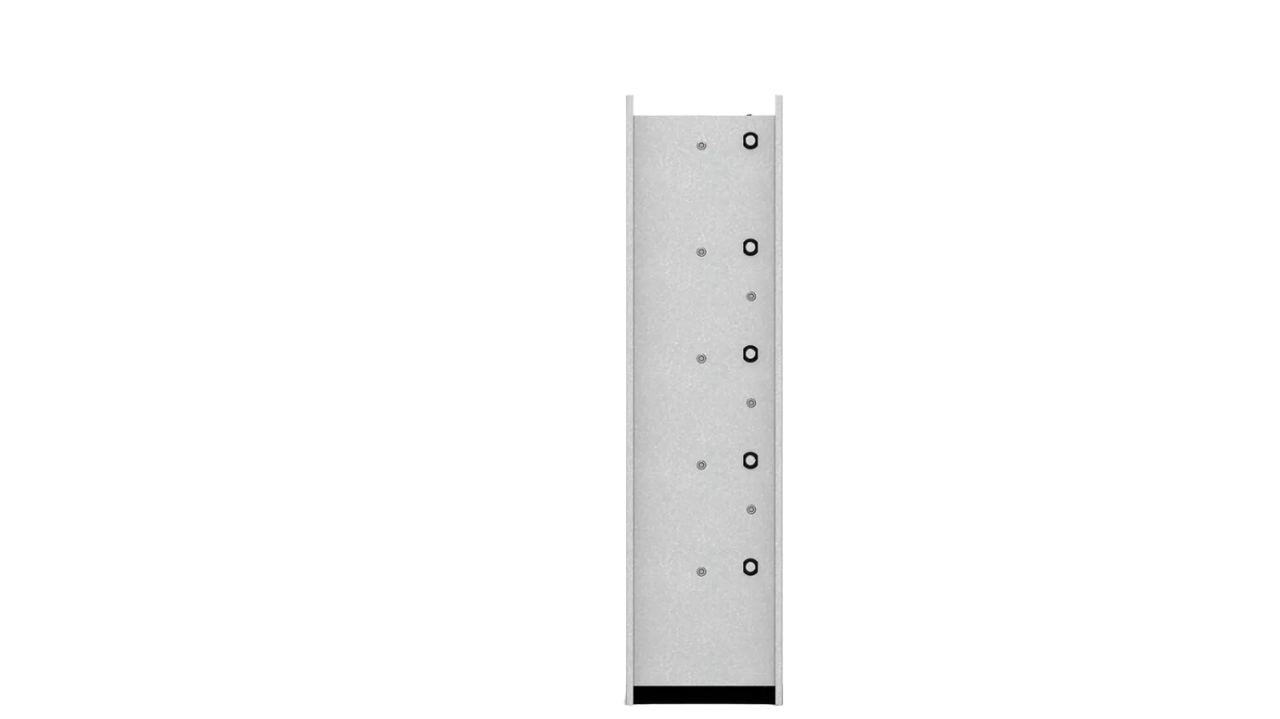

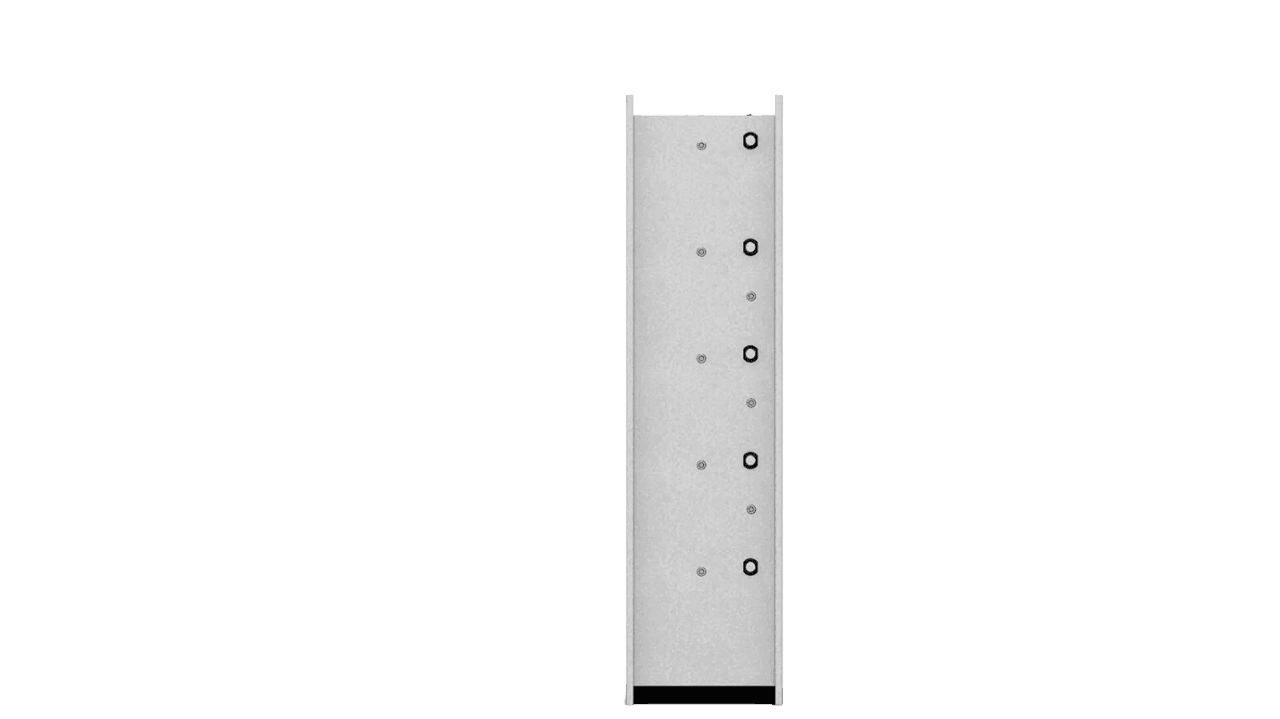

Обратный клапан ТЮЛЬПАН: фотография исполнения

Проверенные сведения

Характеристики Обратный клапан ТЮЛЬПАН

Снимок исходной карточки: 12 августа 2026 г.

Коммерческие условия не копируются из старых материалов: цену, срок и исполнение инженер подтверждает по заявке.

Прямоугольного сечения

Назначение: обратный (лепестковый);
Канальный клапан;
Рабочее давление до 1500 Па;
1 класс уровня протечки;
Скорость потока воздуха: : 2…12 м/с;
Пространственная ориентация;
ТЮЛЬПАН 1 - вертикальная;
ТЮЛЬПАН 2 - горизонтальная на вытяжку;

Полное описание модели

ТЮЛЬПАН® - это обратный клапан гравитационного действия лепесткового типа. От обычных (однолопаточных) обратных клапанов его отличает низкая инерционность срабатывания и меньшая регламентированная минимальная скорость потока, необходимая для его раскрытия. Лопатки таких клапанов открываются под действием потока воздуха и автоматически возвращаются в исходное закрытое положение при прекращении подачи воздуха. Особенно актуально использование такого клапана совместно с осевыми вентиляторами, имеющими, как правило, меньшую скорость потока на выходе в сравнении с радиальными вентиляторами. Исполнение: - Общепромышленное (Н); - Коррозионностойкое (К); - Взрывозащищенное (В); - Коррозионностойкое взрывозащищенное (КВ). Клапан ТЮЛЬПАН® представлен в трех основных моделях: • ТЮЛЬПАН®-1 - для работы на горизонтальных участках воздуховода (установлен вертикально); • ТЮЛЬПАН®-2 - для работы на вертикальных участках воздуховода (установлен горизонтально) при движении потока воздуха снизу вверх (на вытяжку); • ТЮЛЬПАН®-3 - для работы на вертикальных участках воздуховода (установлен горизонтально) при движении потока сверху вниз (на приток). Клапан ТЮЛЬПАН® состоит из коробчатого корпуса и профилированных лопаток, установленных в корпусе на осях и выполненных из стали. Примыкание лопаток клапана ТЮЛЬПАН® - замковое. Вылет лопаток за габарит корпуса отсутствует. Материал изготовления — оцинкованная (исполнение • Н • В) или нержавеющая (исполнение • К • КВ) сталь. Возможна комплектация клапана переходником (переходниками) на круглое сечение.
